5~24V供电满足工业要求;2路250V/10A继电器常开/常闭输出;2路开关量输入;modbus-rtu协议控制;继电器支持延时吸合、延时断开、延时翻转、周期翻转和输入输出联动模式;

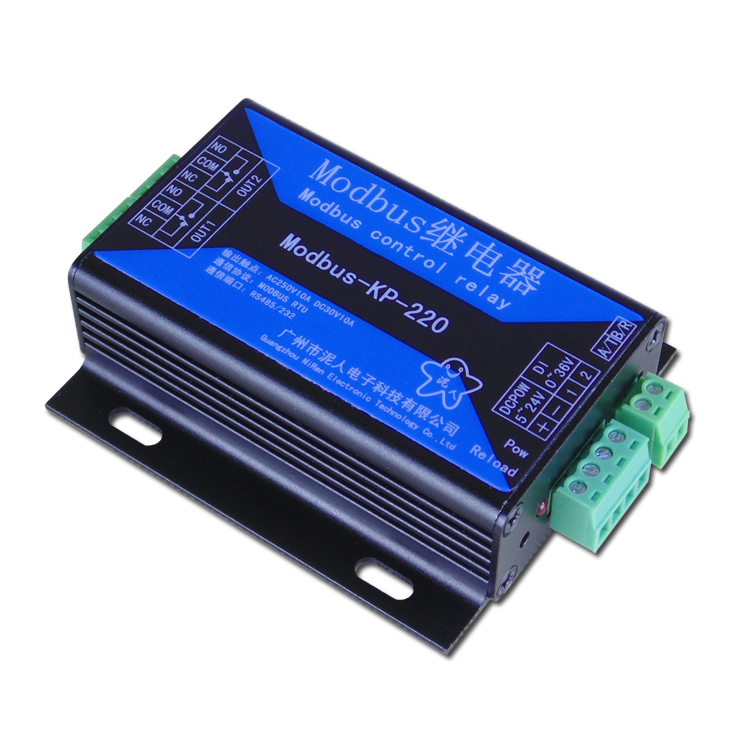

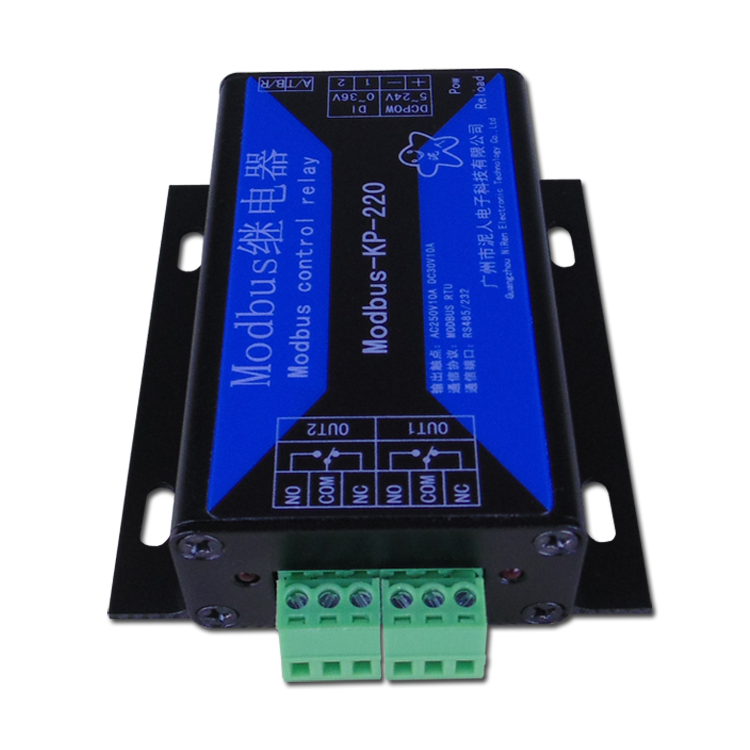

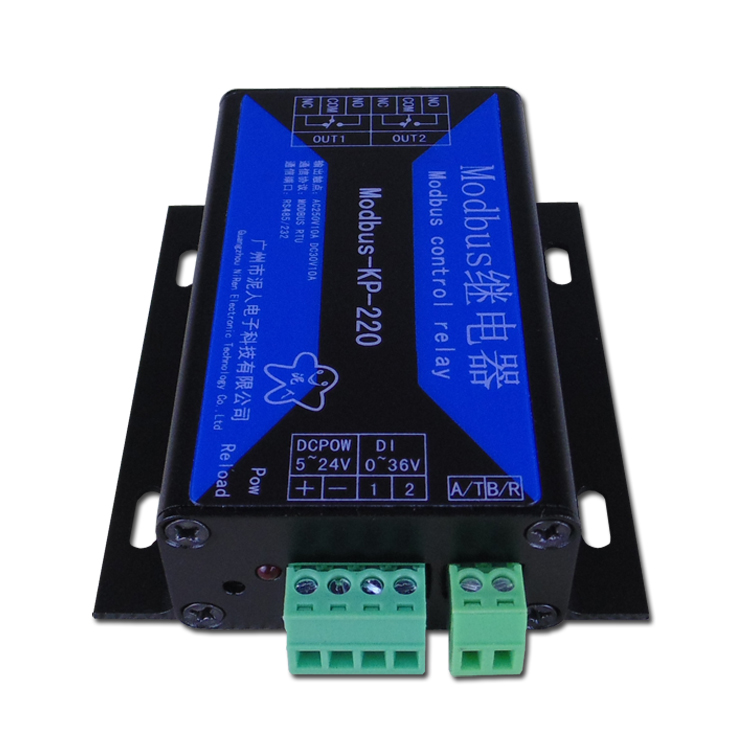

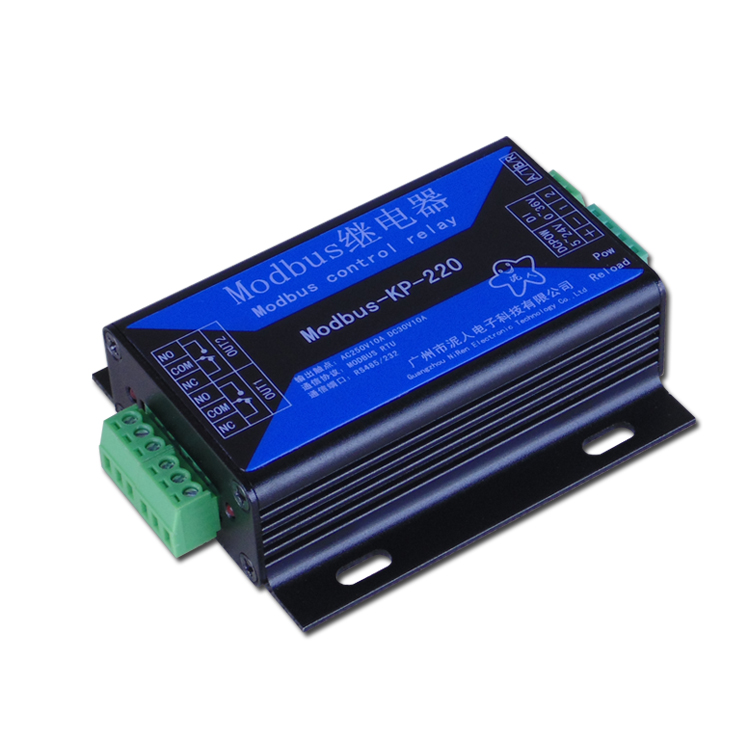

Modbus-KP-220 设备以 RS485/RS232 接口进行通信,采用标准的 modbus-rtu 协议,可实现对输出量的控制和输入量的检测。 设备集成 2 路继电器输出和 2 路开关量输入。 继电器输出,可以通过基本的指令控制外也支持定时控制(延时开、延时关、周期翻转)和联动控制。输入量状态可以通过指令获取。设备采用整体设计采用工业级设计标准,板载 STM8 控制器,具有 3 级流水线的哈佛结构, 处理速度超低廉的 51 系列。 设备电源支持 5~24V 范围供电, 基本满足所有工业场合。RS485 接口实现了极性自动纠正,现场布线不需要区分 AB 极性。模块接口都设计了相应的保护电路。满足工业环境下长期稳定可靠运行的要求。
功能特点:
l 供电电压:5~24V,满足所有工业设备供电场合;
l RS485:极性自动纠正,布线无需区分AB极;
l 接口保护:电源反接保护、输入检测过压保护、通信接口TVS与压敏保护;
l 配置参数支持掉电保存,上电无需重新配置;
l 丰富的控制模式:指令控制、延时开、延时关、周期翻转1、周期翻转2、输入输出联动;
l 设备地址:1~247可通过软件设置修改,0为广播地址;
l 设备初始化:长按Reload按键2S可以对设备初始化为默认参数;
应用领域:
l 工业控制:PLC设备、机械手控制、电机控制等工业设备;
l 消费类应用:家电控制、小区路灯、楼道路灯、门禁系统等场合;

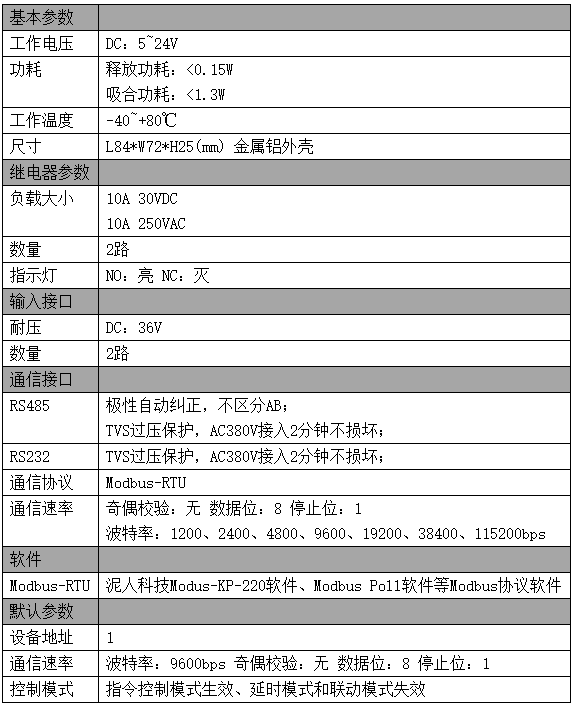

模块特性:

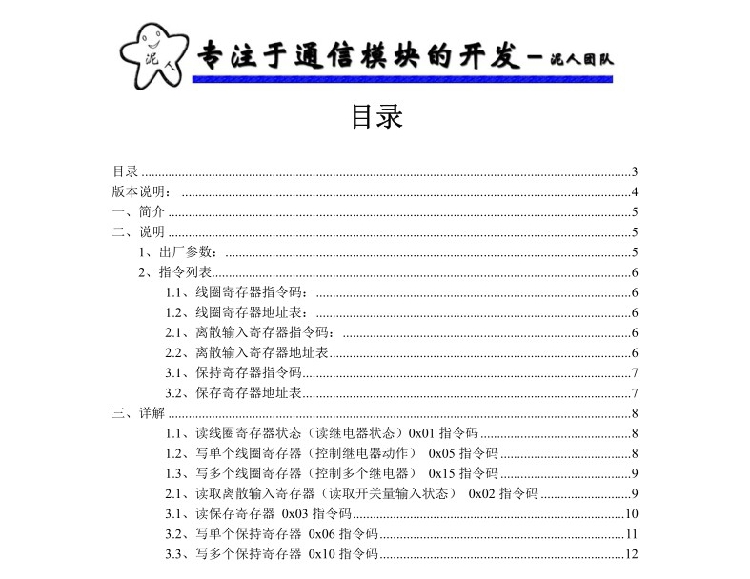

Modbus-RTU 指令协议目录:介绍模块通信协议,并一一举例说明

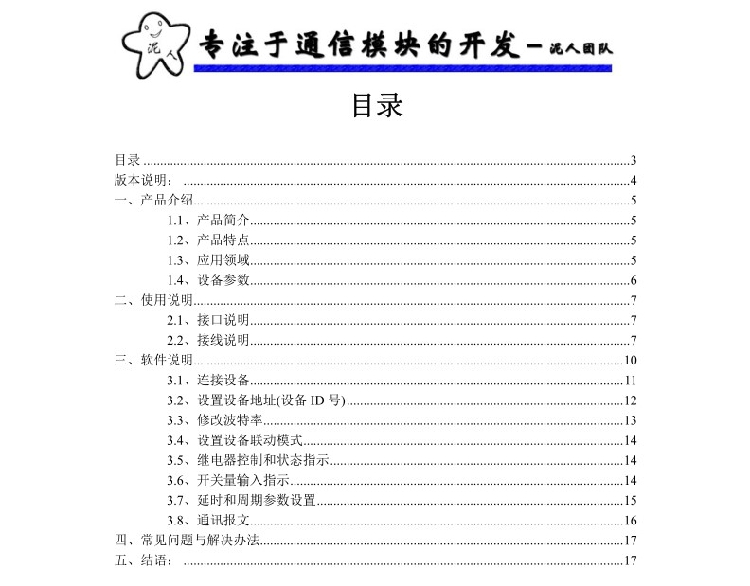

设置使用手册目录:介绍模块功能和特性,及应用场合和注意事项
