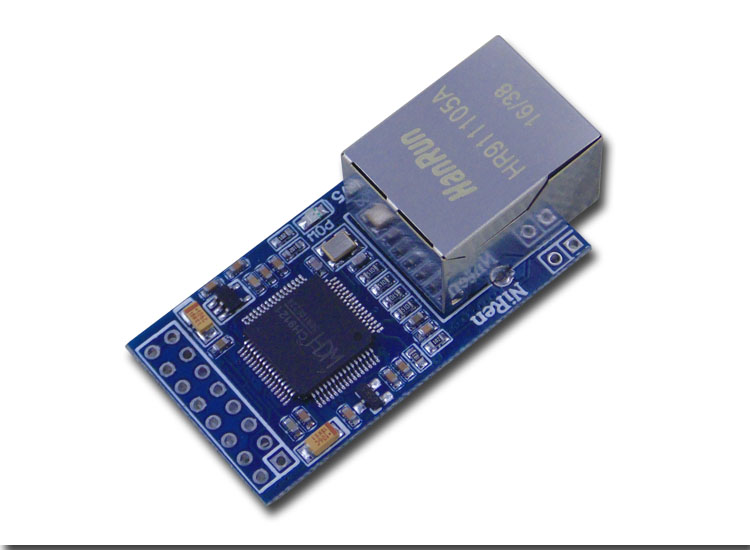

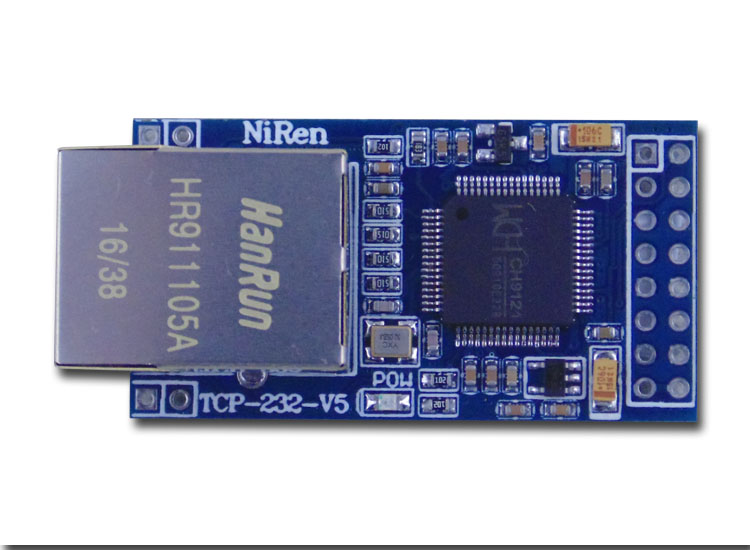

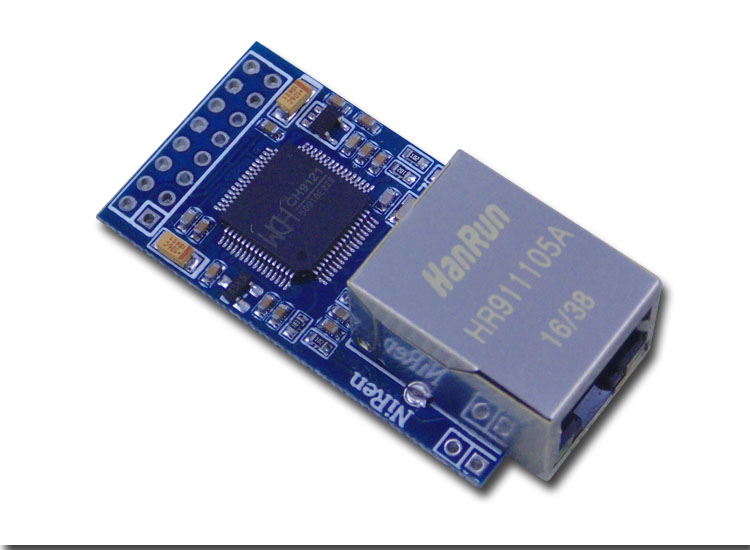

TCP-232-V5网络模块是将TCP或UDP网络数据包与串口(TTL电平)数据包实现透明传输的网络模块。作为一款多功能型嵌入式数据转换模块，模块内部集成了硬件TCP/IP协议栈和10/100M以太网数据链路层(MAC)及物理层(PHY)。用户通过串口可轻松地将终端接入网络，大大减少开发时间和开发成本。

可以通过串口或网络发送指令实时修改模块参数，也可以通过泥人科技提供的参数设置软件一键查询、设置。串口波特率支持300~921600bps。模块的工作模式有TCP_Server、TCP_Client、UDP_Client、UDP_Server四种。

模块为通用的串口转以太网透传设备，可接51、AVR、PIC、ARM等MCU或其它串口(TTL)设备上使用。

功能特点：

l 支持5V或3.3V供电，二选一即可；

l 串口TTL电平，引脚IO兼容3.3V和5V电压；

l 串口波特率支持300～921600bps；

l 串口支持全双工和半双工串口通讯，支持RS485收发自动切换；

l 串口数据与网络数据双向透明传输；

l 支持MDI/MDIX极性自动变换，交叉或直连网线任意连接，模块自动切换；

l 支持DHCP自动获取IP地址，支持DNS域名访问；

l 支持KEEPALIVE机制；

l 支持虚拟串口软件，将网络端口虚拟成电脑COM口；

l 工作模式支持TCP CLIENT、TCP SERVER、UDP CLIENT和UDP SERVER 4种模式；

l 支持10/100M，全双工/半双工自适应以太网接口，兼容802.3协议；

l 通过软件、串口命令设置芯片串口和网络参数，参数掉电保存；

l 可通过UDP广播协议搜索、查询局域网内所有设备，方便对设备统一管理；

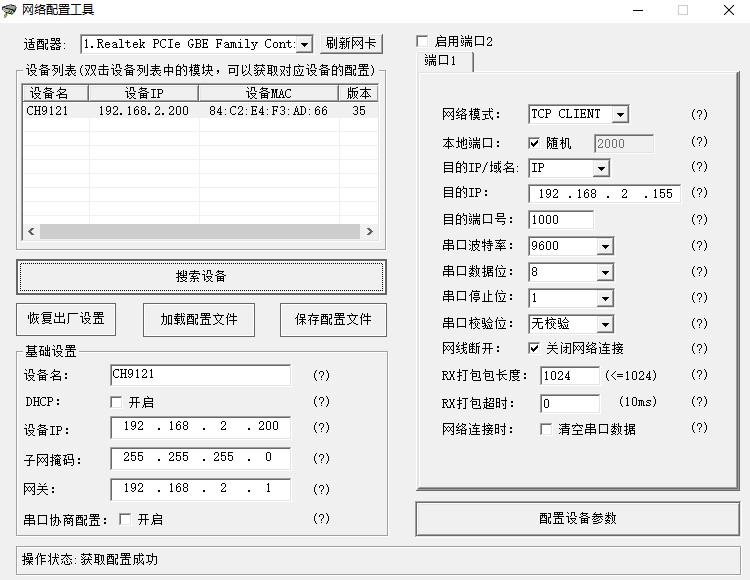

1、模块参数设置软件

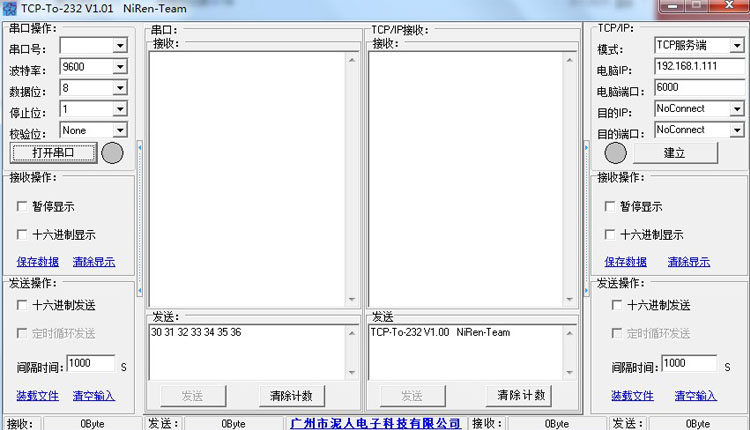

2、测试软件(串口、网络一体)

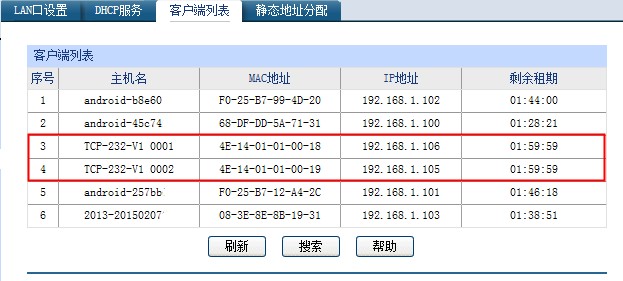

DCHP是指动态主机配置协议，即模块打开DCHP功能后，模块的IP、网关、掩码自动从DCHP主机(路由器等)获取，无需用户手工设置，从而避免了手工设置IP容易相同造成IP冲突，也免去了手工分配IP地址的烦恼，IP由DCHP主机自动分配。

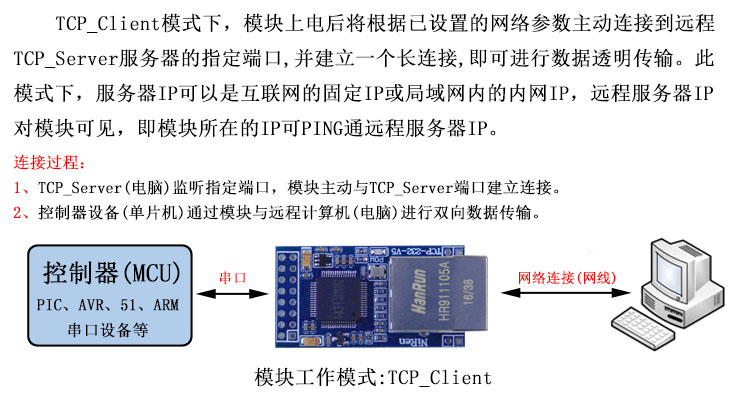

1、TCP_Client模式介绍

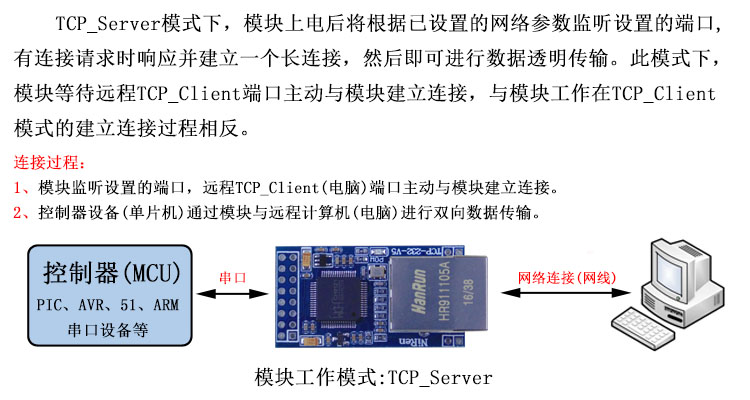

2、TCP_Server模式介绍

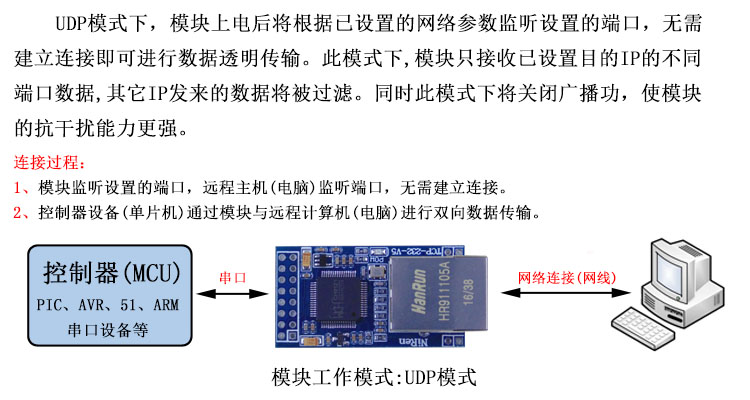

3、UDP模式介绍

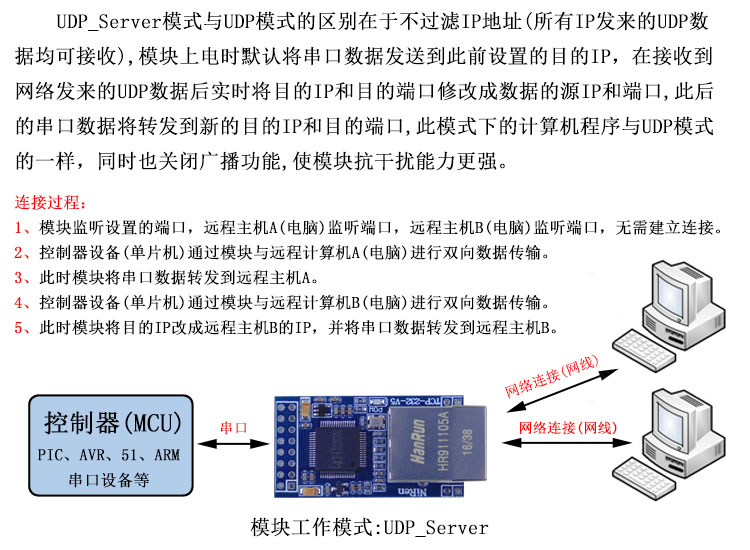

4、UDP_Server模式介绍
