对功能再次升级,用户忘记串口波特率时,可通过硬件的RT接口快速恢复!
惊喜:泥人新作,依然给力!半孔工艺,离线自恢复,波特率范围3Kbps--1Mbps可任意设定,双向数据传输速率峰值大于600帧每秒,单向接收数据传输速率峰值大于1000帧每秒,32位MCU,性能好到爆!!
本模块可搭配本店的 六合一多功能USB转串口模块 一起组成USB转CAN。

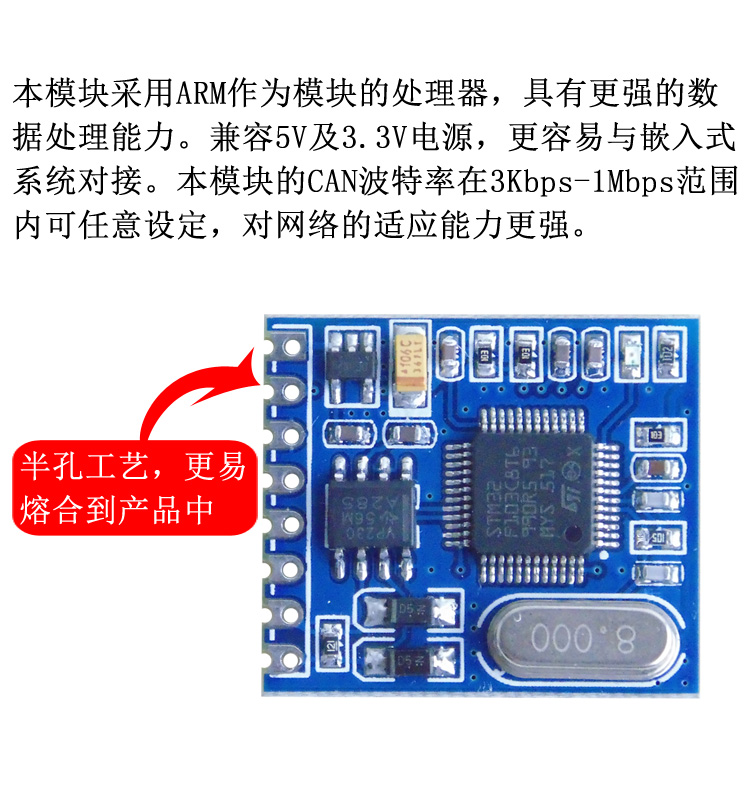

本模块是将TTL信号转换为CAN信号的模块。采用串口作为嵌入式系统的接口,数据传输简单,无需要学习CAN协议,缩短开发周期,降低开发成本。模块兼容3.3V、5V电源,面积小巧,采用半孔工艺,更容易嵌入系统中。

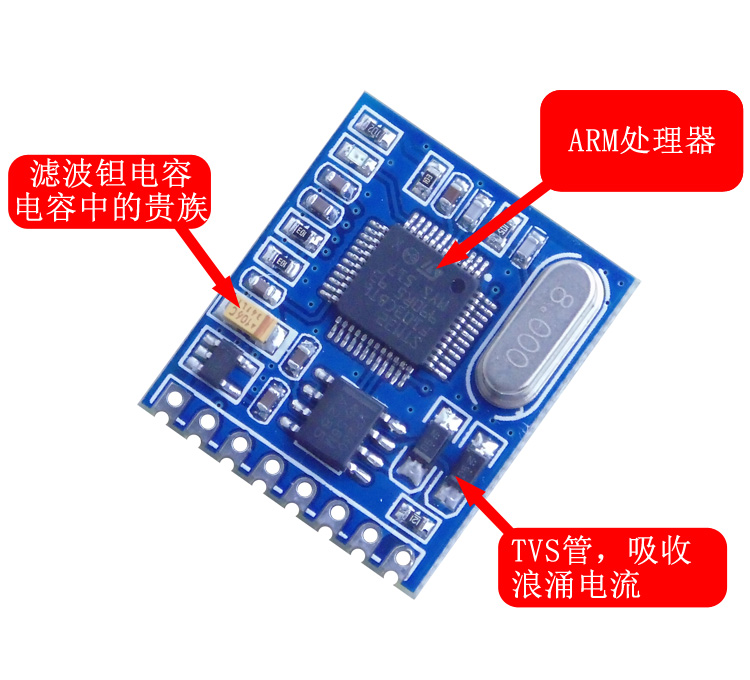

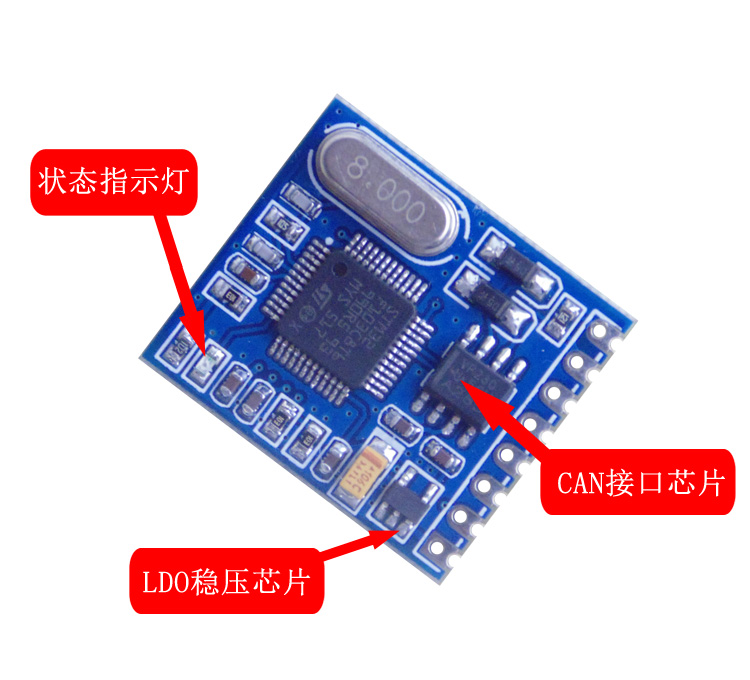

模块搭载一个32位的ARM处理器和一个CAN电平转换芯片。14组屏蔽滤波器,每组滤波器具有五种帧过滤方式。参数设置为AT指令设置方式,指令简洁精练,只有6条指令。更宽的波特率范围,网络适应性强。
功能特点:
1、5V、3.3V供电,LDO线性稳压
2、CAN波特率范围:3Kbps--1Mbps
3、串口波特率范围:4800bps--460800bps
4、离线自恢复功能
5、14组屏蔽滤波器
6、所在参数可通过AT指令设置,且掉电保存
7、数据传输速度: > 600帧每秒
8、硬件、软件两种恢复默认参数方式
模块应用领域:智能楼宇、工控设备、智能家居和汽车电子等。

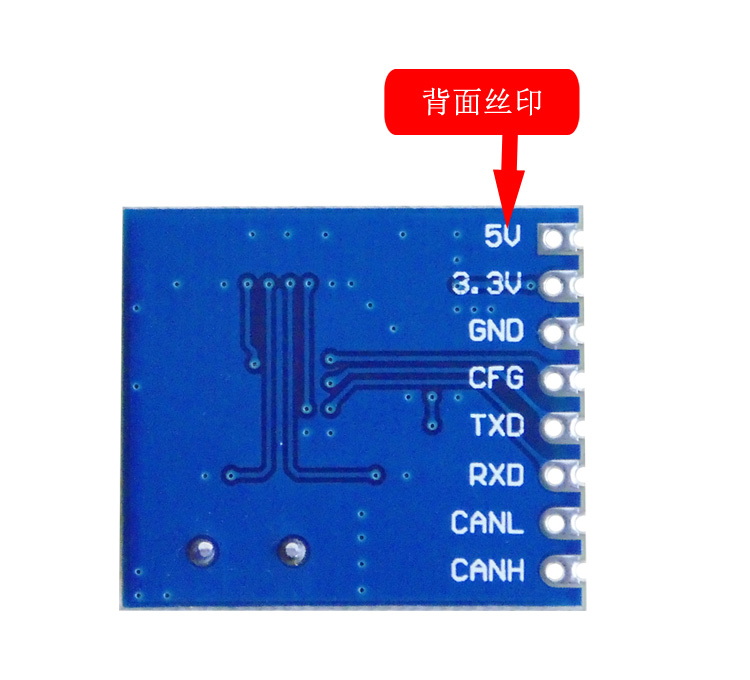

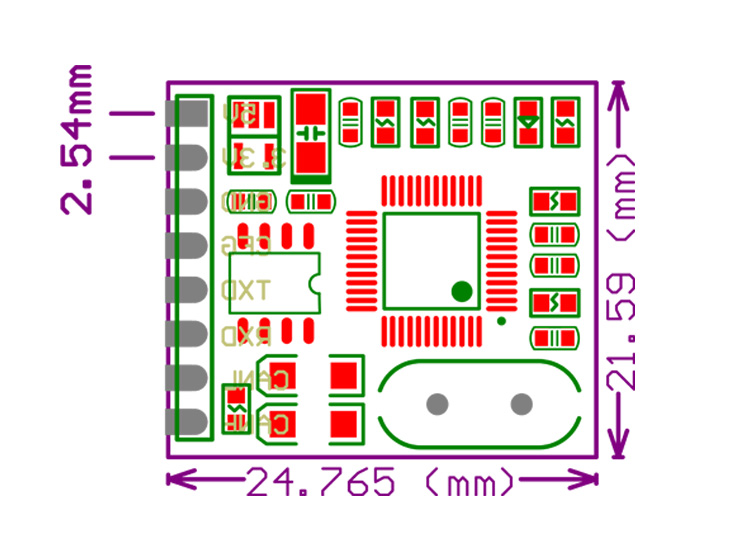

PCB尺寸:

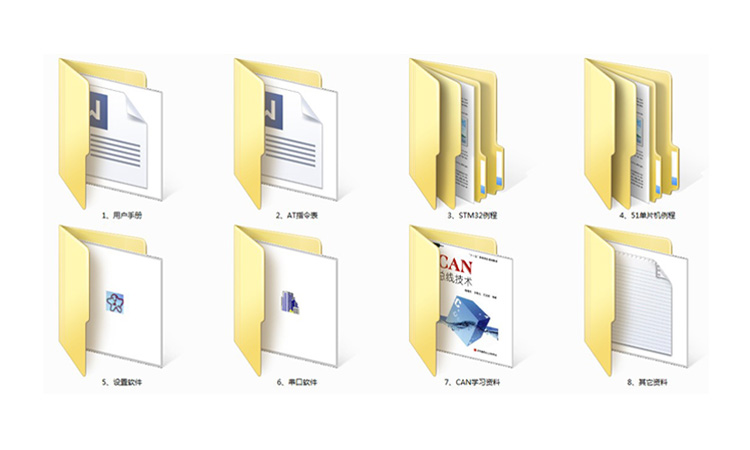

1、用户手册
2、AT指令表
3、STM32例程(串口测试例程)
4、51例程(串口测试例程)

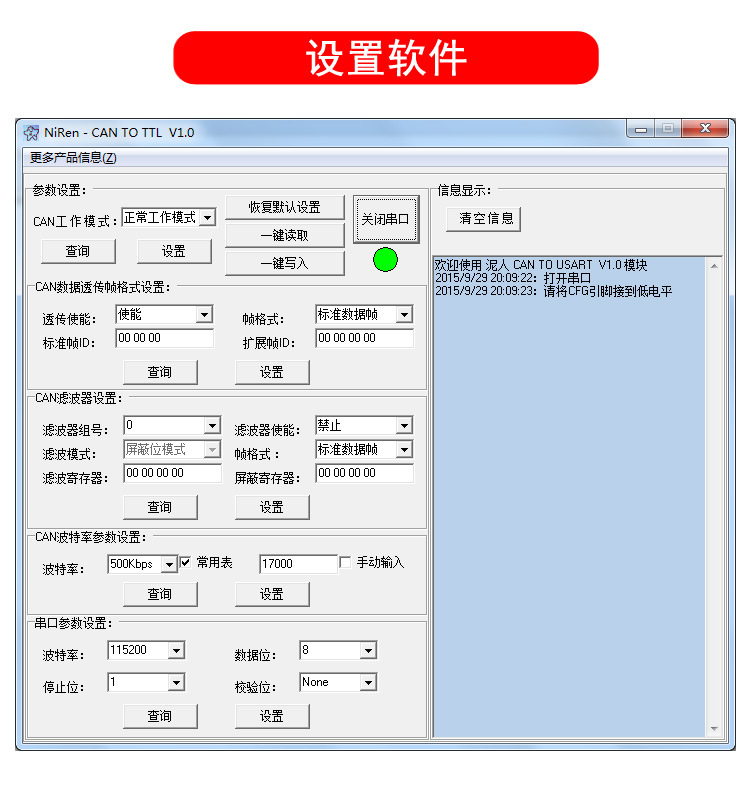

5、设置软件
6、串口软件
7、CAN学习资料
8、其它资料

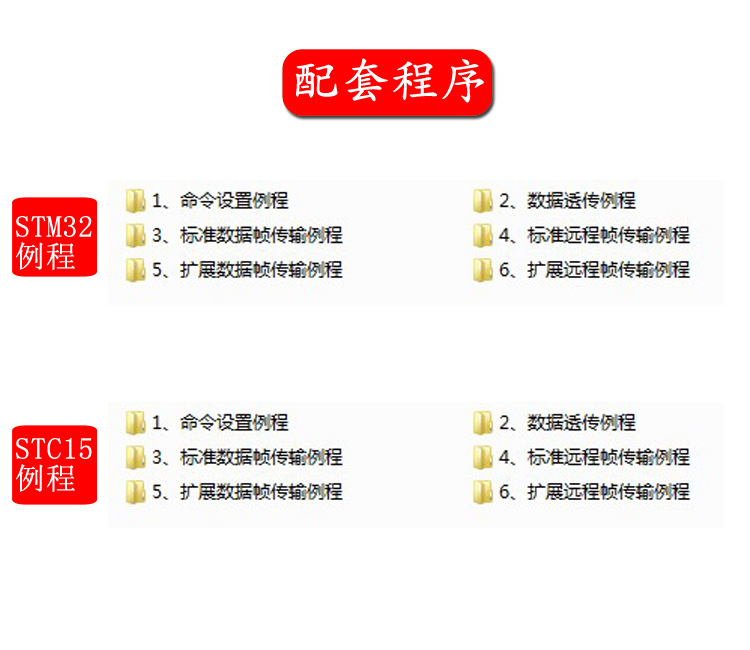

配套程序为串口的测试程序
1、串口转CAN模块 1个
2、优质杜邦线 8条
3、优质排针8Pin 1条
4、开发资料(发邮箱) 1套
