泥人新作:离线自恢复,CAN波特率范围3Kbps--1Mbps可任意设定,非透传模式下,具有500帧接收大缓冲区,透传模式下,可透传256字节,性价比高,内嵌32bit MCU,处理速度快,性能优越!!
模块尺寸:30mm*28.1mm
模块功耗:5V/50mA
模块工作温度:-40℃~85℃
本模块可搭配本店的 六合一多功能USB转串口模块 一起组成USB转CAN。

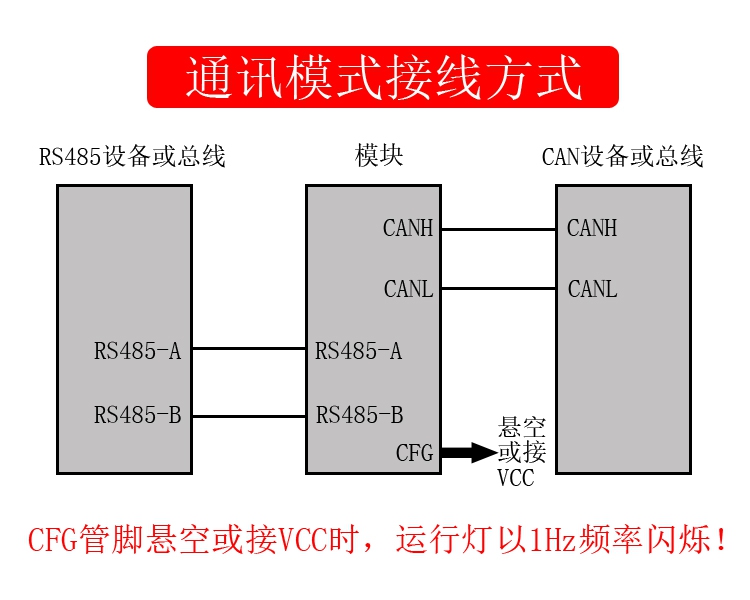

本模块是将RS485信号转换为CAN信号的模块,数据传输简单,无需要学习CAN协议,缩短开发周期,降低开发成本。模块兼容3.3V、5V电源,面积小巧,轻松实现RS485总线到CAN总线的转换。在透传模式下,支持256字节传输,支持modbus协议。
模块特点:
a) 完全支持CAN总线的2.0A及2.0B规范。

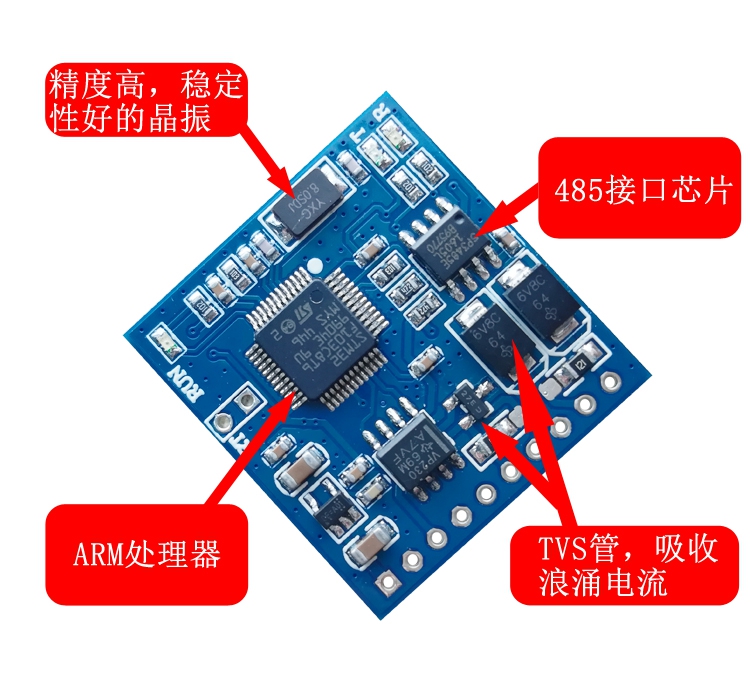

b) 采用Cortex M3内核的32位ARM处理器,数据处理能力更强,功耗更低,处理器集成了CAN控制器,让传输更省时。
c) 更宽的CAN波特率,3Kpbs-1Mpbs可任意编程设定。
d) RS485支持的波特率为4800pbs-460800pbs

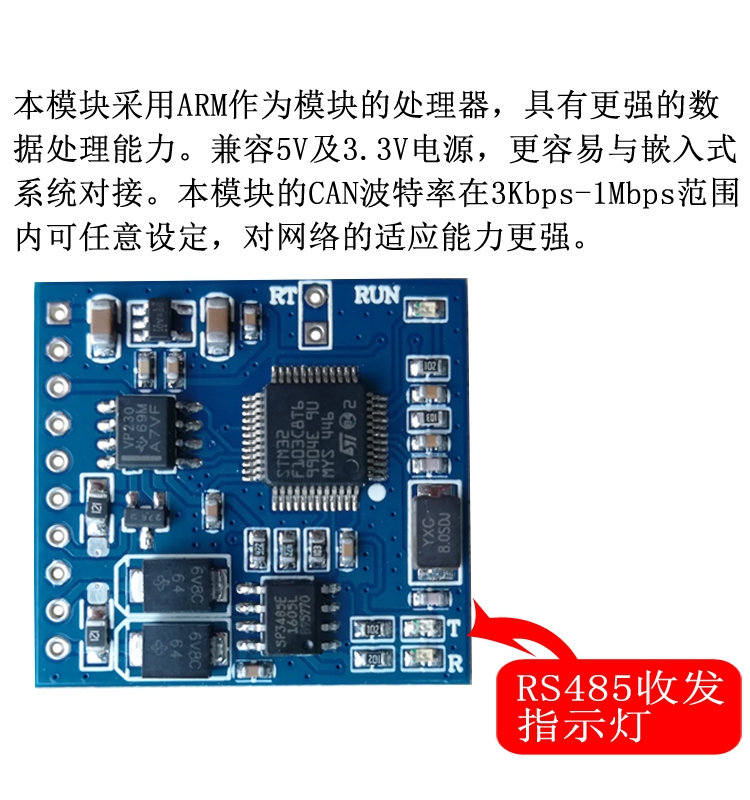

e) RS485收发指示灯,数据传输一目了然
f) 软件与硬件两种恢复默认参数的方法,哪怕忘记了参数也以快速连接。
g) 采样点自动调整为或接近CIA值。
h) 14组32位屏蔽滤波器,随意选择,任意设定。

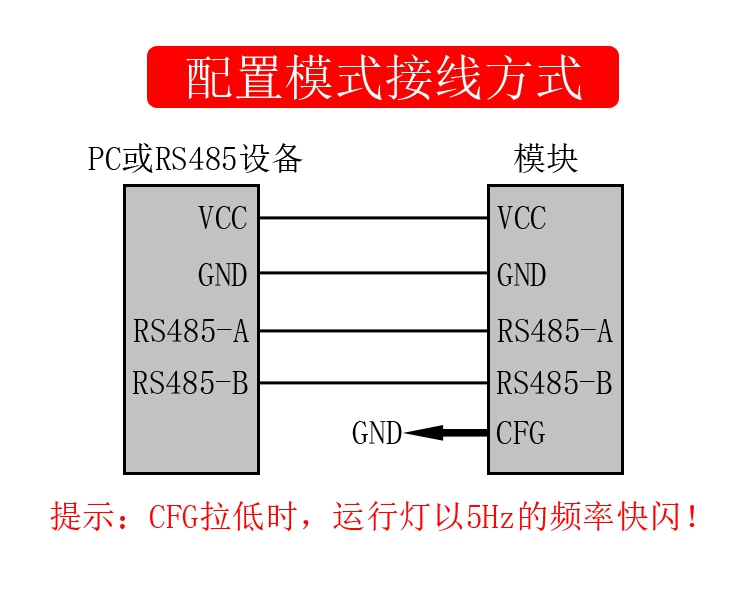

i) 设置命令采用AT命令,设置更简单。
j) 透传模式下,RS485支持256字节发送;非透传模式下,500帧接收大缓冲,在RS485传输速率低的情况下,也不会错过CAN总线上的数据,CAN发送报文数据长度0-8字节可任意设定。地满足用户的需求。
k) RS485接口,对接更方便,缩短您的开发周期。
l) CAN接口与RS485接口均具有浪涌保护电路,抑制瞬态干扰,保护内部电路。
m) 兼容5V、3.3V电源,可快速与您的嵌入式系统对接。

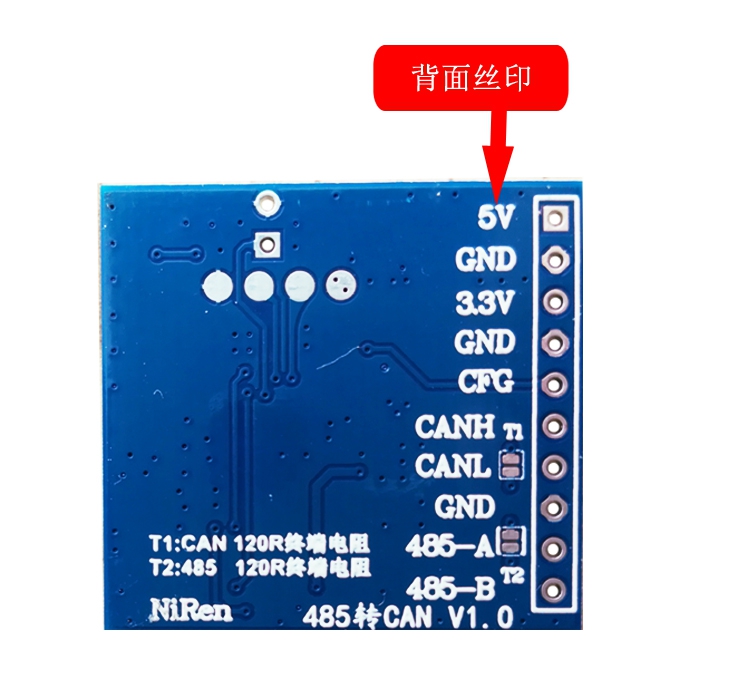

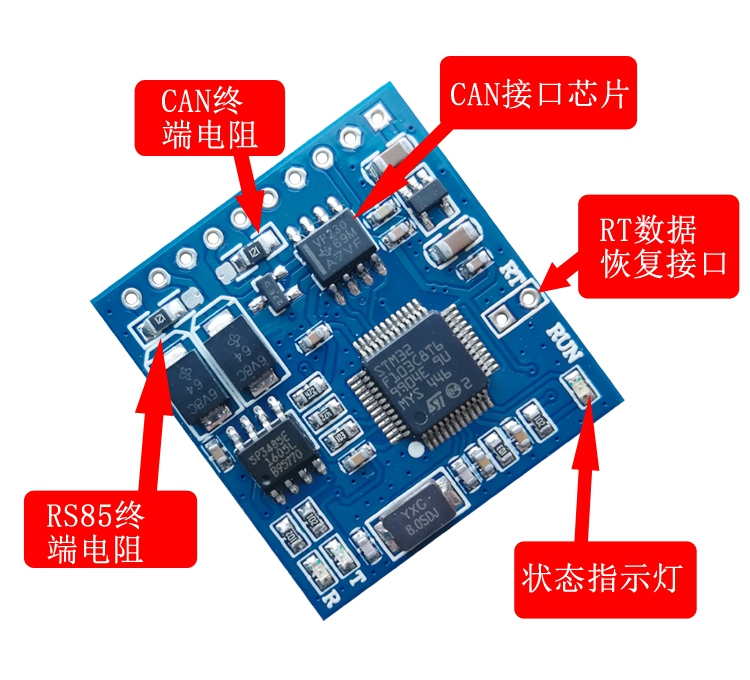

n) CAN接口与RS485接口均带有可选的终端电阻。
模块应用领域:智能楼宇、工控设备、灯光系统、智能家居和汽车电子等。

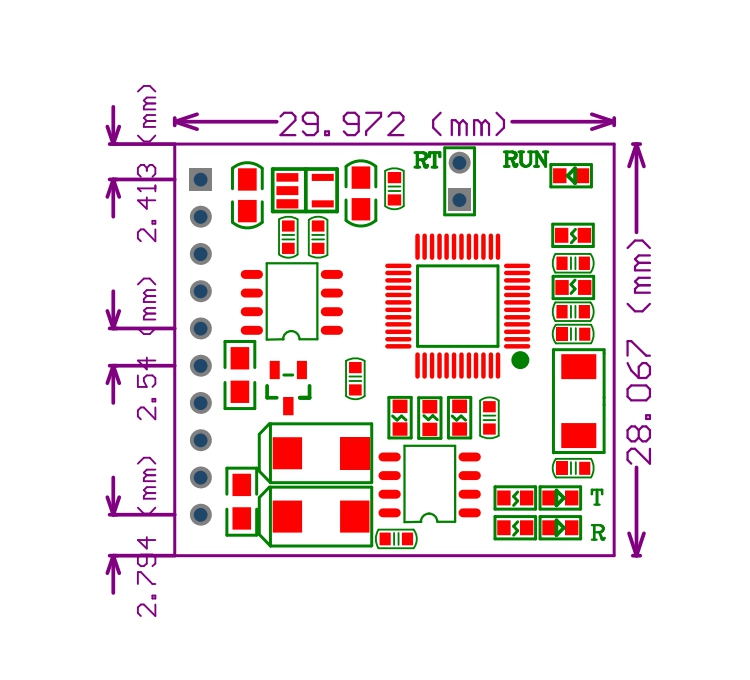

PCB尺寸:

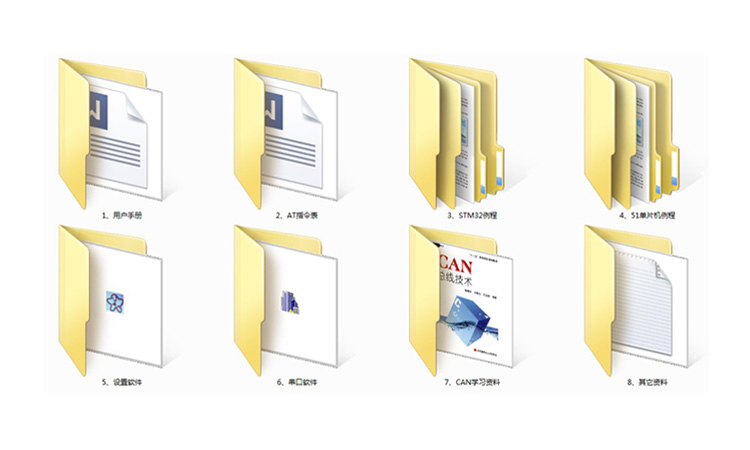

1、用户手册
2、AT指令表
3、STM32例程(串口测试例程)
4、51例程(串口测试例程)

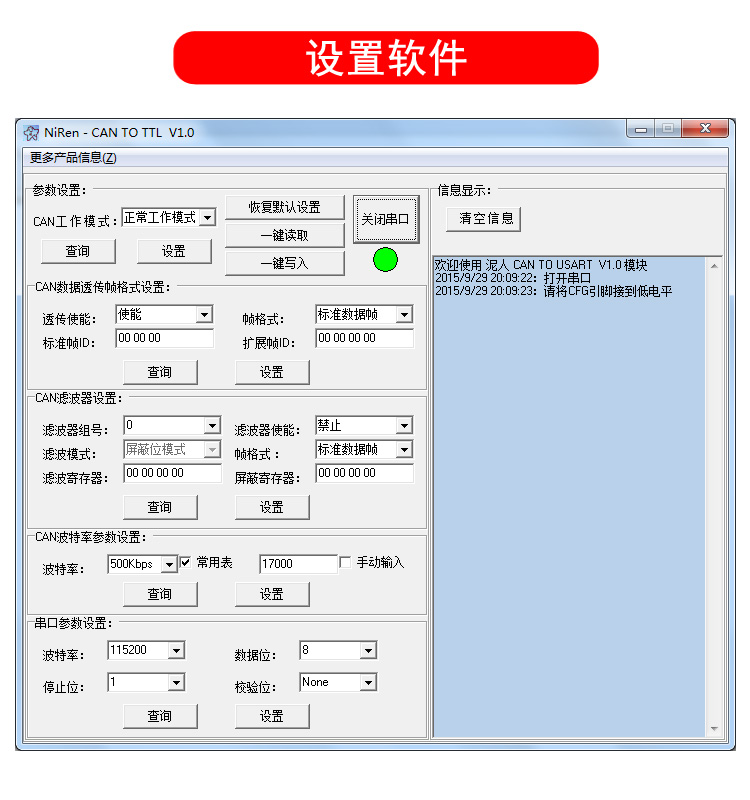

5、设置软件
6、串口软件
7、CAN学习资料
8、其它资料

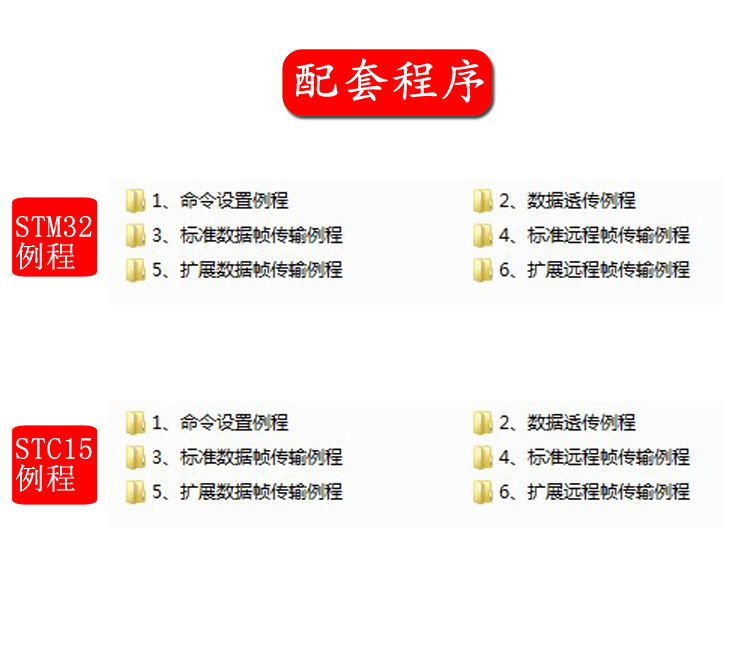

配套程序为连接RS485接口的测试程序
1、RS485转CAN模块 1个
2、优质杜邦线 10条
3、优质排针10Pin 1条
